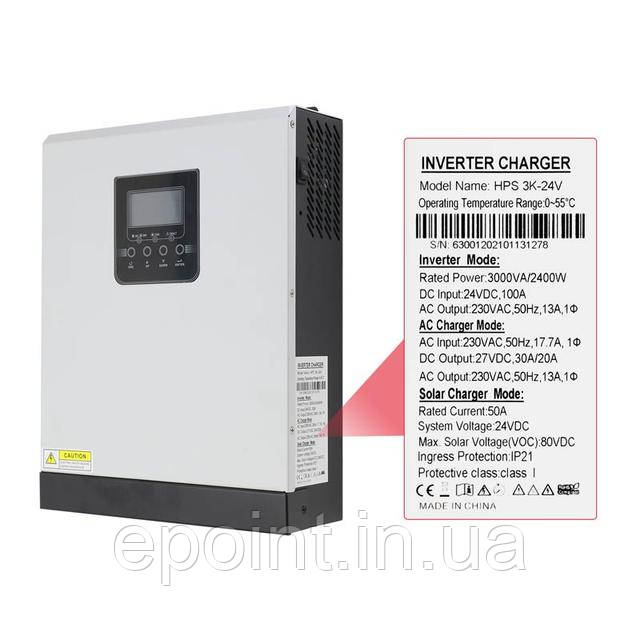

Автономна електростанція, гібридний інвертор, чиста синусоїда, номінальна потужність 2,4 кВт

Багатофункціональний інверторний зарядний пристрій серії «все в одному»,  поєднує в собі функції інверторного зарядного пристрою від сонячних панелей і зарядного пристрою для акумуляторів, забезпечуючи безперебійну роботу в будь-яких умовах за своїх порівняно компактних габаритних розмірів. Інформативний РК-дисплей пропонує налаштовувані користувачем доступні режими керування, як-от струм заряджання акумулятора, пріоритет зарядного пристрою змінного струму/ сонячної батареї та регульована вхідна напруга залежно від різних застосунків.

Під'єднання PV (тільки для моделі із сонячним зарядним пристроєм)

УВАГА: Перед під'єднанням до фотоелектричних модулів встановіть окремо переривач ланцюга постійного струму між інвертором і фотоелектричними модулями.

ПОПЕРЕДЖЕННЯ! Усі електромонтажні роботи мають виконуватися кваліфікованим персоналом.

ПОПЕРЕДЖЕННЯ! Для безпеки й ефективної роботи системи дуже важливо використовувати відповідний кабель для під'єднання фотоелектричного модуля. Щоб знизити ризик отримання травми, використовуйте кабель належного рекомендованого розміру, як показано нижче.

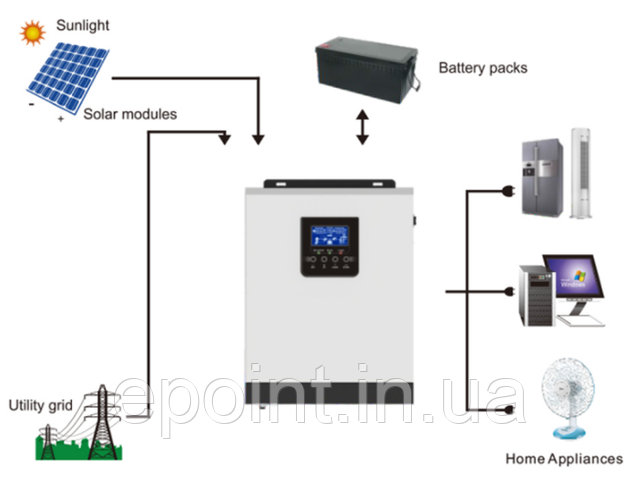

Цей нвертор може живити всі різновиди побутової техніки в домашніх або офісних умовах, зокрема електроприлади, як-от лампи денного сета, вентилятори, холодильники та кондиціонери.

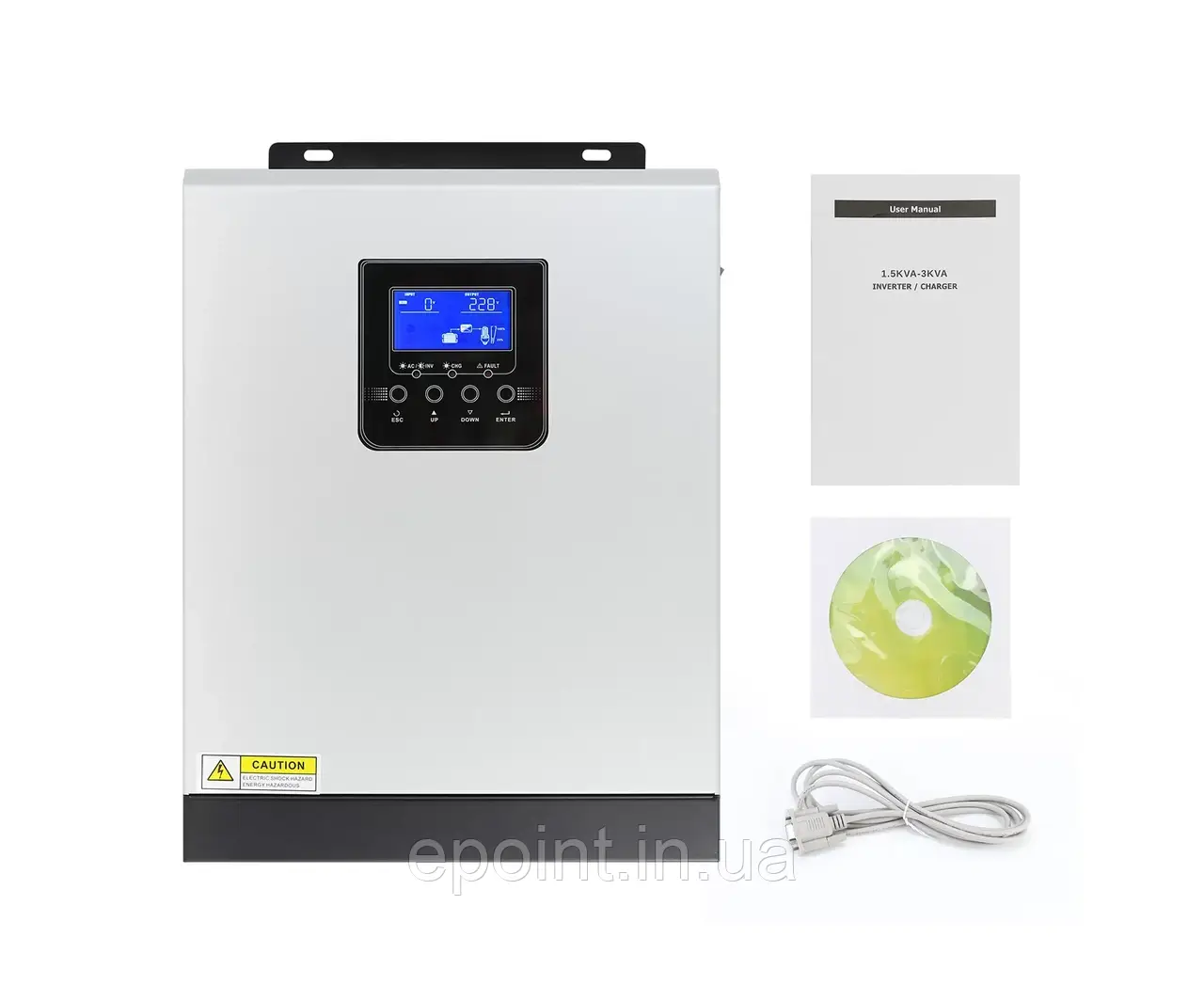

Оригінальне паковання містить:

Інвертор — 1 шт.
Інструкція користувача
Кабель зв'язку — 1 шт.
Компакт-диск із програмним забезпеченням — 1 шт.

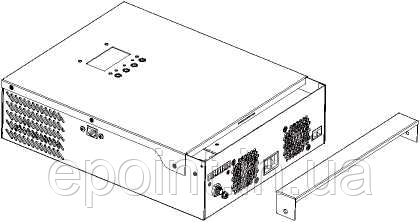

Перед під'єднанням усіх дротів зніміть нижню кришку, відвернувши два гвинти, як показано вище.

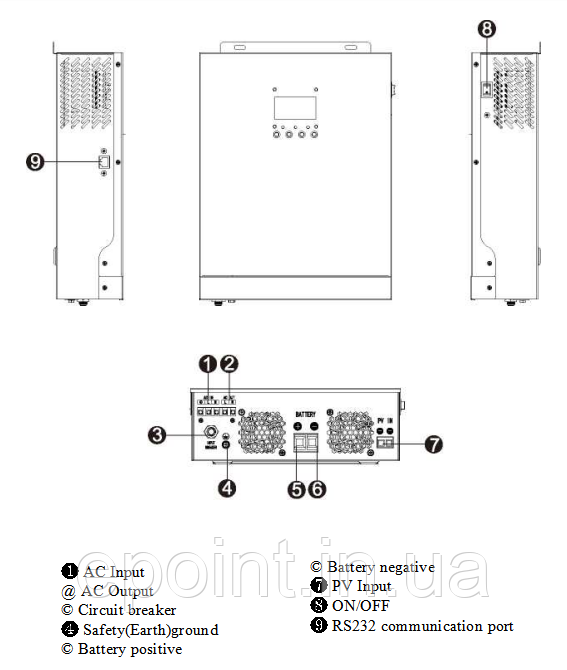

Монтаж пристрою
Перш ніж вибрати місце для встановлення, зверніть увагу на такі моменти:

Не встановлюйте інвертор на легкозаймистих будівельних матеріалах.
Встановлюйте на тверду поверхню
Встановіть цей інвертор на рівні очей, щоб РК-дисплей завжди був помітний.
Для належної циркуляції повітря й відведення тепла залиште проміжок прибл. 20 см убік та оК. 50 см вище та нижче блока.
Для забезпечення оптимальної роботи температура довкілля має бути в межах від 0 °C до 55 °C.
Рекомендоване положення встановлення — вертикальне прилягання до стіни.
Слідкуйте за тим, щоб інші предмети та поверхні розміщувалися так, як показано на схемі, щоб гарантувати достатнє розсіювання тепла та мати вдосталь місця для видалення дротів.

ПІДХОДИТЬ ДЛЯ МОНТАЖУ ТІЛЬКИ НА БЕТОН АБО ІНШУ НЕГРОЮ ПОВЕРХНЯ.
Під'єднання батареї:

Під'єднання батареї

УВАГА!: Для гарантування безпеки під час експлуатації та дотримання нормативних вимог потрібно встановити окремий захист від перевантаження по постійному струму або вимкнути пристрій між акумулятором та інвертором. У деяких програмах може не запитуватися вимикальний пристрій, проте, як і раніше, потрібне встановлення захисту від перевантаження за струмом. Будь ласка, зверніться до типової сили струму в таблиці нижче як необхідний розмір запобіжника або переривача.

ВАЖНО! Усі електромонтажні роботи мають виконуватися кваліфікованим персоналом.

ВАЖНО! Для безпеки та ефективної роботи системи дуже важливо використовувати відповідний кабель для під'єднання акумулятора, lb знижує ризик отримання травми, будь ласка, використовуйте належний рекомендований розмір кабелю та роз'єм, як показано нижче.

Будь ласка, зробіть такі кроки для під'єднання батареї:
Зберіть кільцеву клему акумулятора відповідно до рекомендованого кабелю батареї та розміром клеми.

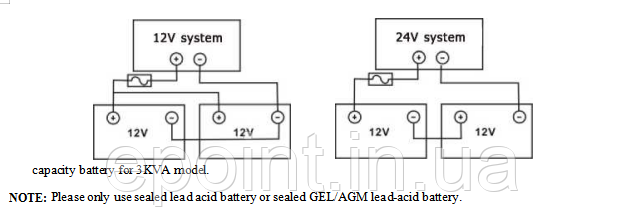

Модель 1,5 кВА підтримує систему 12 В постійного струму або 24 В постійного струму, модель 3 кВА підтримує систему 24 В постійного струму. Під'єднайте усі акумуляторні блоки, як показано нижче. Він запропонував під'єднати не менш ніж 100 А·год.

Плоско вставте кільцевий клем кабелю батареї в роз'єм батареї інвертора та переконайтеся, що болти затягнуті з моментом 2-3 Нм. Переконайтеся, що полярність як на акумуляторі, так і на інверторі/зарядка правильна.

Переконайтеся, що дроти надійно під'єднані.

УВАГА: важливе

Обов'язково під'єднуйте дроти змінного струму з дотриманням полярності. Якщо дроти L і N під'єднані навпаки; це може призвести до короткого замикання в мережі, коли ці інвертори працюють паралельно.

ЗАСТЕРЕЖЕННЯ. Для перезапуску пристроїв, як-от кондиціонери, потрібно не менш ніж 2^3 хвилин, оскільки потрібно досить часу для балансування газоподібного холодоагенту всередині контурів. Якщо перебої в електропостачанні виникають і відновлюються впродовж короткого часу, це може призвести до пошкодження під'єднаних пристроїв. Щоб уникнути подібних пошкоджень перед встановленням перевірте у виробника кондиціонера, чи обладнаний він функцією тимчасової затримки. Інакше цей інвертор/зарядний пристрій викличе помилку перевантаження й вимкне вихід для захисту вашого пристрою, але іноді це все ще викликає внутрішнє пошкодження кондиціонера.

Максимальна потужність (Pмакс.)

150 Вт

Максимум. Кількість фотоелектричних модулів у серії 1 ■> 1&2 x 1 = 15 ~ 20

Максимум. Напруга живлення Вмп (В)

18,2 В

Максимум. Сила струму Імп (А)

8,25А

Кількість фотоелектричних модулів у разі паралельного під'єднання 6» 50A/8,25A
Усього фотомодулей 1x6=6

Напруга розімкнутого ланцюга Voc (В)

22,30 В

Струм короткого замикання Isc (A)

9.03А

Максимальна кількість фотоелектричних модулів у серії: 1

Кількість фотоелектричних модулів паралельно: 6

Загальна кількість фотоелектричних модулів: 1x6 = 6
озерний інвертор HPS12V1500VA/HPS24V3000VA як зразок для вибору відповідного фотоелектричного модуля. З урахуванням того, що Voc модуля PV не перевищує 80 В постійного струму та макс. Vmpp фотоелектричного модуля близько до 30 В постійного струму або в межах 30-40 В постійного струму, ми можемо вибрати фотоелектричний модуль із зазначеними нижче характеристиками.
